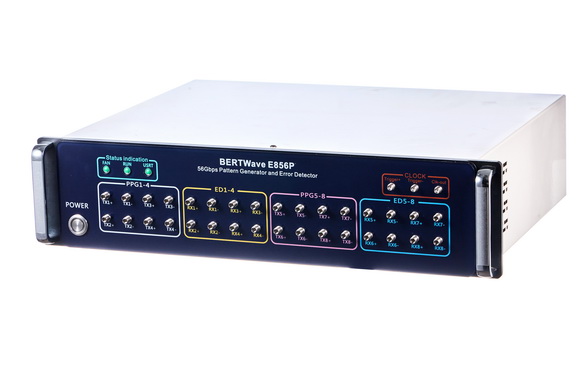

BERTWave E856F是一款多通道, 高速率高性能信号源,该仪器可同时提供8个通道PAM4或NRZ码型输出, 以及进行误码测试，每个通道均支持PAM4 14G~28GBaud或NRZ 8.5G~27.8bps等多种速率，支持FEC功能, 并有多种码型可选，支持用户自定义码型, 设置误码插入功能；输出信号幅值可调、极性可自由翻转，支持定时和连续两种测试模式。
应用领域
•光收发模块（QSFP-DD/OSFP/QSFP28/CFPx/CXP）研发和生产，特别是并行400G产品；
•光器件/子系统研发和生产；
•PRBS高速信号源,PAM4/NRZ码源, Bit Pattern Generator.
性能特点
•通道模式：8 个电通道接口可并行工作；
•NRZ 码型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31、PRBS13Q、SSPRQ、USER DEF；
•PAM4 码型：PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Lineartest pattern、JP03A、JP03B、user defined；
•NRZ 速率：8.5Gbps、9.95328Gbps、10.3125Gbps、10.709Gbps、12.5Gbps、14.025Gbps、20.625Gbps、25Gbps、25.78125Gbps、26.5625Gbps、27.85Gbps；
•PAM4 速率：14.0625GBd、16.875GBd、18.125GBd、18.75GBd、19.53125GBd、20GBd、22.5GBd、25.3125GBd、25.625GBd、25.78125GBd、26.5625GBd、28.05GBd、28.125GBd、28.9GBd；
•PAM4-FEC-KP4 速率：16.875GBd、21.25GBd、23.75GBd、26.5625GBd、28.05GBd、28.125GBd、28.9GBd；
•时钟：支持触发时钟分频系数；
•输出极性翻转：正常、翻转；
•发射端支持5 TAP 预加重设置，支持输出幅值设置。
•接收端支持GAIN 和CTLE 设置。
•支持KP4-RS（544，514）FEC 功能。
•测试时间设定：无定时（连续测试）、30 秒、2 分钟、10 分钟、30 分钟、自定义定时。
•通讯接口：支持USB，使用上位机软件控制。
规格参数
| 参数 | 最小 | 典型值 | 最大 | 说明 |
| 速率(Gbps) | 8.5 | 26.78 | 27.85 | NRZ |
| 速率(GBaud) | 14.06 | 26.56 | 28.9 | PAM4 |
| NRZ码型 | PRBS7/9/11/13 | PRBS15/23/31 | USER DEF | 自定义码型支持120bits |
| PAM4码型 | PRBS11/13 15/20/23 31/49/58Q | SSPRQ Linear_test_pattern JP03A/JP03B | USER DEF | 自定义码型支持120bits |
| 输出幅值(mVpp) | 0 | 900 | 差分, 交流耦合 | |
| 同步时钟(MHz) | 156.25 | 交流耦合 400mV单端输出 | ||
| Trigger 输出频率 | 1/2,1/4,1/8,1/16 | 1/24,1/48,1/80 | 1/120 | NRZ |
| Trigger 输出频率 | 1/2,1/4,1/8 | 1/12,1/24,1/40 | 1/120 | PAM4 |
| 电发射通道幅度(mV) | 500 | 交流耦合，差分 | ||
| 电接收通道幅度(mV) | 200 | 800 | 交流耦合,差分 | |
| 测试模式 | 连续模式 | 无定时 长时间连续测试 | ||
| 测试模式 | 定时模式 | 自定义定时测试 | ||
| 电源 | AC100V～240V, 50/60Hz | |||
| 工作温度(℃) | 0～40 | |||
| 相对湿度 | 5%~90%非冷凝 | |||
| 尺寸(mm) | 380*480*130 |
注1: 本型号码型发生器八通道通道并非完全独立是指八通道通道不仅码型和速率一致, 其Bit/Baud内容完全一样. 但是各通道的速率都只能保持一致.
注3: 本型号码型发生器八个通道分享共同的时钟源和端口, 不支持各通道之间相对延迟的调节, 但是通道间的延迟关系即Skew值始终保持不变, 并不随时间或者开关机而改变.

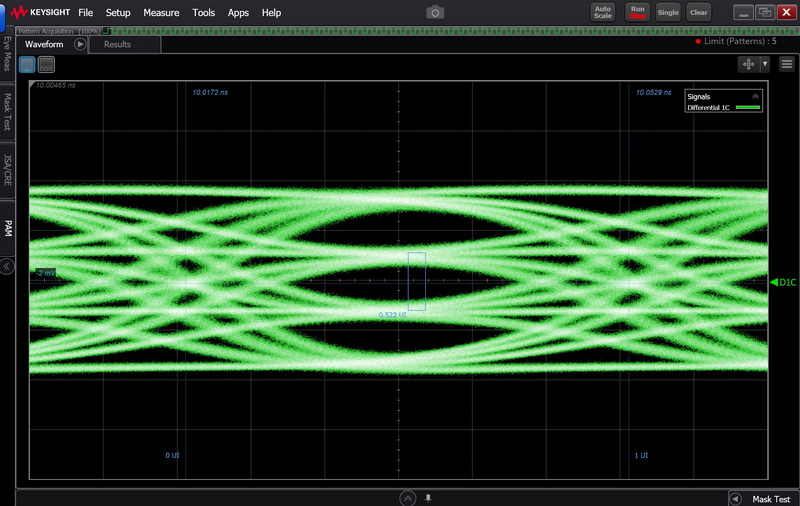

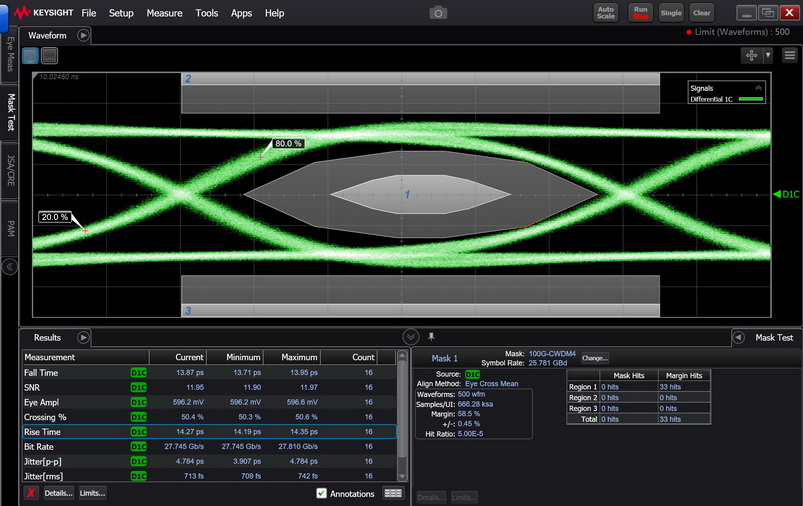

Eye Diagram (NRZ at 28Gbps and PAM4 at 28GBaud)
